安檢門

  金屬探測門（安檢門）是管制區域安全的第一線裝備和設施，用于檢查和過濾有害及攻擊性的金屬如刀、槍、炸彈等。除成為各機場必備的安防設備外，舉凡監獄、大型運動會(huì )場、博覽會(huì )館、銀行、法院、造幣廠、金庫、政府機關、使館、軍警單位、電信機房、各種貴金屬工業、電子業、娛樂(lè )場所等，這些需要保護群眾及場所安全的地方都被廣泛應用，以避免劫機、危安及偷盜事件發生。

  中國早期引進國外的安檢門主要應用在機場的安防上，由于從國外進口存在價格高、維修費用昂貴等因素，限制了眾多需求安檢門企事業單位的購買。中國在1993年自行研制成功并投放市場，產銷不斷增加。公安部為了規范生產，相繼出臺了GB15210-1994和GB15210-2003兩套強制性的生產、檢驗標準，后者是對前者的補充和對品質、探測能力、磁感應對人體健康安全影響程度限制等提出了更嚴格、更詳盡的要求，以符合現代公共場合安檢使用的需要。

  由于這類產品市場極具想象空間與誘惑力，故中國安檢門的生產企業蓬勃發展，國內目前有十幾家生產安檢門的企業，產品銷售到全國各地。由于各安檢門生產企業生產技術原因，產品質量存在著較大差距，有的企業產品僅能通過舊的國家檢測標準《GB15210-1994》檢驗，而無法通過新的國家檢測標《GB15210-2003》檢驗合格。原因主要是由于企業的生產技術、原材料質量及生產工藝低劣，所以也就沒有獲得當地公安廳核發的生產許可證，亦即變成了公眾所說的“三無”產品。但這種低等劣質的產品卻以極低的價格充斥著市場，并且在廣告、銷售過程中蓄意夸大設備的作用與難以驗證的功能，給使用者造成誤解，使用戶無法真正選擇到安全、合格、合適而有效的產品。為何大部份國產安檢門品質是如此局面？下面就對此類產品的技術、性能、工藝等作淺析比較，給需用安檢門的企事業單位參考選擇。

一、安檢門報警原理

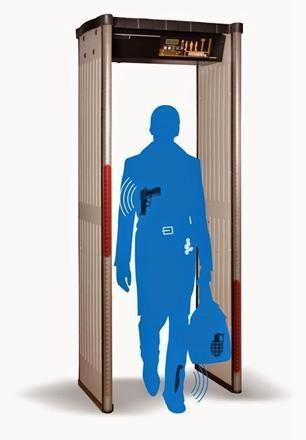

  安檢門能對通過的金屬物體產生報警，是由于兩側門板內裝有能發射和接收交變電磁場的傳感器。金屬導電體受交變電磁場激勵時，在金屬導電體中產生渦流電流，而該電流又發射一個與原磁場頻率相同但方向相反的磁場，金屬探測器就是通過檢測該渦流信號有無來發現附近是否存在金屬物。由發射器發射出激勵電磁波，由接收傳感器接收金屬物的信號，接收傳感器把渦流產生的信號檢取出來，再經過電路一系列的放大處理，當信號量達到設定值時即以聲光形式產生報警。

現今國際市場上，安檢門比較流行使用的有兩種電磁場發射信號模式：

1、正弦波：正弦波發射方式的優點是信號處理較簡單、成本低、靈敏度高；缺點是容易受干擾。

2、脈沖波：脈沖發射方式與正弦波發射方式相反，信號處理較復雜、成本高；優點是抗干擾能力強。

  現國內市場生產的多區位安檢門，其技術都是從最早的一兩家未及時做知識產權保護的研發廠家中抄襲出來，所以都是采用原始的正弦波發射方式。從原理及信號處理方式來講，各家基本生產技術、工藝、材料都趨于同質化。綜觀整個國內生產安檢門企業，只有極少部分企業具有真正的產品開發能力，有些生產企業由于他們僅是仿制產品，并沒有真正掌握發射和接收線圈（接收傳感器）的精密度和固定的牢固性等核心部分的工藝，不懂得該采集何段脈沖、正弦發射信號，且還使用原始的人工繞線方法，線圈的繞線松緊及繞線匝數都不符合工業標準，故用戶在使用這些企業的產品過程中漏報、亂報現象特別嚴重。所以想要很好地均衡靈敏度與抗干擾能力這兩者的關系，沒有精湛的生產工藝、技術和長期的經驗積累幾乎是難以想象的。

  關于有用戶提到“數碼技術” 有否真正運用到金屬探測器制造技術上？其實從一般意義上講，數碼即是信號數字化編碼，數碼設備處理的信號全部都是數字化信號。信號經過某種算術運算處理加工后，經媒介傳遞至終端設備，再由終端設備解調還原出原來的信號，用該信號做相應的工作或者分析信號進行特殊功能處理。鑒于金屬探測器的工作特性是采用正弦波或脈沖波發射，并沒有其它分量信號，信號處理方式自然也是模似信號的處理，僅僅是靈敏度等控制用單片機作數字（比如靈敏度80、通過人數10個、報警人數2個……這樣的所謂“數碼技術”）顯示而已。

二、用戶在選購安檢門時，可以按照如下幾點進行測試安檢門的功能，以鑒別品質：

1﹑安檢門的穩定性檢測

  安檢門的穩定性至關重要，這是顧客選購安檢門首要條件。不穩定的安檢門會(huì )造成亂報警和漏報警現象，使工作人員無所適從，安檢門起不到真正的作用。由于安檢門的傳感器（即門體的兩塊側板）為向外開放式，它既可以向外部環境發射電磁波，同時也可以接收外部環境產生的電磁波。外部環境產生電磁波的設備有很多，如高壓線、大型的電機、電焊機、中頻爐、對講機……等會(huì )向外輻射聚變電磁場，這些磁場會(huì )干擾、影響安檢門的正常探測；因此所有安檢門或多或少地會(huì )受到外部環境的干擾。有技術力量的廠家可以在解決安檢門自身穩定性同時，能夠對外部干擾進行處理，使安檢門受干擾程度降到最低。

  通常安檢門均應設計有實時信號強弱指示燈，能夠顯示金屬物大小和干擾信號強弱。實時信號指示燈在初次安裝時和使用過程中都具有非常重要的作用。在初次安裝時和使用過程中可以根據信號燈指示的情況對安檢門進行調整合適的探測參數，盡量把外部環境帶來的干擾降到最低，從而提高安檢門的探測準確程度。有些生產企業為了掩人耳目將此信號燈取消，或在沒人通過時關掉，讓用戶認為安檢門工作很正常；殊不知，此時的安檢門一直處在不穩定狀態中，無論你是否攜帶有金屬通過均會(huì )報警。而帶有信號強弱指示燈的安檢門在安裝時可以根據干擾強度來調整工作參數，排除外來干擾對安檢門的影響，確保安檢門正常工作。安檢門帶有環境自檢功能，有效的達到抗擾、排擾。

選擇在同一種環境（包括電源、外部環境電磁干擾相同情況）下試驗：通電開機，擋住紅外線對射裝置，以解除紅外線限制報警的功能。把報警靈敏度設置為較靈敏（較高）級別，讓安檢門處于報警等待，這時觀察信號燈閃亮的個數，如果亮的個數很多，甚至產生亂報警，可以試著改變安檢門的工作頻率，避開外界鄰近頻率干擾，直至信號燈亮得最少。如果改換了工作頻率，安檢門工作仍然不穩定甚至亂報警，說明該安檢門自身的穩定性和抗干擾能力差。要對各種型號的安檢門逐一進行比較，在同一探測能力（探測同一種金屬物） 情況下，擇優選取。

2﹑對金屬物的探測能力檢驗

選擇同一金屬樣品對安檢門進行探測，漏報越小越好。

  常規安檢門應能對所有的金屬進行探測（特種設計的探測器除外），都能通過《GB15210-2003》國標中關于“靈敏度”標準的嚴格檢驗。我們選擇探測的金屬樣品最好包含在國家標準范圍內。

  金屬信號檢測能力是表現一個金屬探測器生產廠家技術力量的標志，技術好的廠家對有色金屬和黑色金屬都能進行同樣的探測，并且在穩定性好的條件下能對更小的金屬進行探測，靈敏度控制很清楚。而品質差的安檢門如果把靈敏度稍調高時，沒帶什么東西通過都亂報警，靈敏度稍調低一點，就要很大金屬物通過才能報警。這類安檢門是由于內部電路設計性能低劣，控制不線性的原因引起，不能采用。

  另外由于電磁波存在方向性，因此對金屬物探測也存在方向性，對切割電磁波最多的面產生信號相應就強，對切割電磁波最少的面產生信號相應就弱。技術優秀的生產企業能對磁場的方向性作均化處理，因此在安檢門同一探測區內探測金屬物各個方向效果差異不大；如果差異較大，則漏報越大，故用戶應選擇方向性探測均化效果好的產品。

選用同一種金屬物由測試人攜帶從安檢門的各個區位通過，并且在各個區位把金屬物以不同的方向通過，選擇漏報少的產品。對于要排除小的金屬，需要探測較大的金屬時把靈敏度調節至合適位置即可，試驗方法同上。

3﹑安檢門的外殼

  門框材料也是影響安檢門質量的重要環節之一，由于安全電磁場環境下被檢測的金屬產生的信號量非常小，因此信號處理通常要放大幾萬倍才能滿足電路驅動要求，前級的傳感器那怕只有小小的位移變化，經電路放大后，足可以引起報警，因此要求安檢門殼在長時間使用過程中變形越小越好。

  安檢門都是設計成獨立的門框樣，裝有傳感器的門板都是薄且長的形狀，厚度只有五六厘米（5cm-6cm），長度卻達二百二十厘米（220CM）以上。由于安裝環境和長時間工作關系，門板很容易變形，使傳感器的參數與出廠時差異太大，影響探測效果，無法長期進行工作。目前國內大部份生產企業都是用木糠板或高密度的木纖維板材做安檢門外殼；眾所周知，木糠板或高密度木纖維板極容易吸濕受潮，經過幾個月時間就會(huì )變形、分散、解體；特別是沿海地區由于空氣潮濕且雨季長，購買這些安檢門后很短時間內產品就無法使用。好的安檢門生產企業非常重視產品質量，比如外殼采用高強度的PVC材料門框才用鋁合金制作，這種材料不易變形，不會(huì )受潮，確保產品能長期正常使用，其產品載體使用十年也無需維護。

  另外有些企業為了產品美觀，大量采用金屬裝飾材料來裝飾外殼。因安檢門是專門探測金屬物品的，如大量采用金屬裝飾材料，是一個極不穩定的因素。有時由于人通過安檢門時引起風阻使門板震動，門框上的金屬與接收傳感器產生了位移而產生亂報警。這些企業是由于探測金屬技術上無法突破，便在外型及花俏的功能上做文章，以低價策略搶攻下層市場。自身帶有很強的抗震能力。當受到外力震動時，不會(huì )象其他安檢門一樣亂報，這時它的液晶顯示屏上會(huì )清晰顯示“震動保護”的字樣。高水平的用戶在采購時還是以品質、性能、安全為主，價格是次要因素。

4、對電磁場輻射安全性的驗證

  很多日用電器如移動電話、步話機、微波爐、電磁爐、電視機等，都會(huì )向周?chē)臻g輻射電磁波，通過式金屬探測門也存在類似的情況。電磁波的強弱是用電磁感應強度來計量的，當磁感應強度超過一定的數值之后，會(huì )對人身造成傷害。

  為了保證被檢人員和操作人員的安全性，在中國國家標準《GB15210-2003通過式金屬探測門通用技術規范》中，對通過式金屬探測門的磁感應強度作了嚴格的限制。有關的技術參數可查閱國標中的4.6.6“探測區內的磁感應強度限制”的說明，“在探測區左右邊界各向內150mm形成的區域中，任意一點的磁感應強度都不應超過30μT”。只有不超過標準中所規定的數值，才能保障人身健康不受傷害。所以任何企業生產的安檢門，都必須嚴格執行國家標準，并由國家“公安部安全與警用電子產品質量檢測中心”檢驗合格，對其電磁輻射的安全性作出批示，發給證書，當地公安廳方據此核發生產許可證。因此，磁感應強度必須低于國家標準的警戒值，才能保證被檢人員和操作人員的人身健康安全。

安檢是責任事業，也是觀念與科技的結合，這個領域是廣泛的，需要專業、有社會(huì )責任感的從業廠商、從業人員?，F中國安檢門市場其產品與使用人員素質尚不同步，使用者多為非專業人員，對設備原理、使用技巧了解少。而且安檢門產品已在各種公共場合及企事業單位廣泛使用，如此大量地、集中地、常規地使用在公眾身上，若再使用一些不符合產品安全與質量要求的、濫竽充數的劣等產品為大眾安全把關，將會(huì )給公共安全帶來極不穩定的因素，這是安檢門產業的羞愧與擔擾。

  故此，必須加強、加快行業標準的制定、實施，加強對市場的監管，嚴格的合格評定與強制認證，不僅要進行傳統的安全性認證，還要進行產品特有性能的認證（例如金屬探測磁感應輻射強度對人身健康安全的影響，及防水性能等）。提高生產及進入市場的門檻，規范產品宣傳，打擊虛假廣告，以形成有序的市場競爭與體現從業廠商的社會(huì )責任感

v 技術性能:

(1) 探測區：根據人體基本結構,將金屬探測門劃分為33個探測區域，多區同步探測。

(2) 靈敏度：每個探測區均可進行356級靈敏度的調節（可根據實際應用狀況，預先設定靈敏度的級別，可在排除皮帶扣、鑰匙、首飾、硬幣等物品，檢測到管制刀具、槍支或金屬物品）。

(3) 液晶顯示屏，菜單式選擇，可自行在主機面板上操作，也可通過遙控器操作，簡單方便。

(4) 探測報警工作方式：?jiǎn)螀^單報、多區單報、多區多報，三種工作方式可程序自設定。

(5) 聲光報警：警報器、四側門柱區位指示燈，可同步聲光報警提示。

(6) 工作頻率：16個工作頻率可程序自設定，抗干擾能力更強。

(7) 檢測速度快：兩對紅外對射掃描，響應迅速，可進行大流量的檢測（60人/分鐘及以上）。

(8) 計數功能：能分別對通過人數、報警人數進行統計，統計人數準確。

(9) 雙重保護：機械鎖和密碼雙重保護，只有通過密碼驗證的操作人員，才可在主機面板上設置參數。

(10) 接口：預留的通訊接口，可同步觸控外設，可觸控如：攝像頭、報警器、門禁、擺閘、三輥閘、冀閘等外設。

(11) 外觀：款式新穎，設計前衛、彰顯威嚴華貴。

(12) 材質：采用特殊合成材料制成，表面耐磨、耐腐蝕、耐潮、耐火。

(13) 安全性：對人體無害（ 對人體內的心臟起博器、孕婦等無害）、對物品無害（對磁性軟盤、磁帶、錄像帶等無害），采用符合當前適用環境的國際國內安全標準。

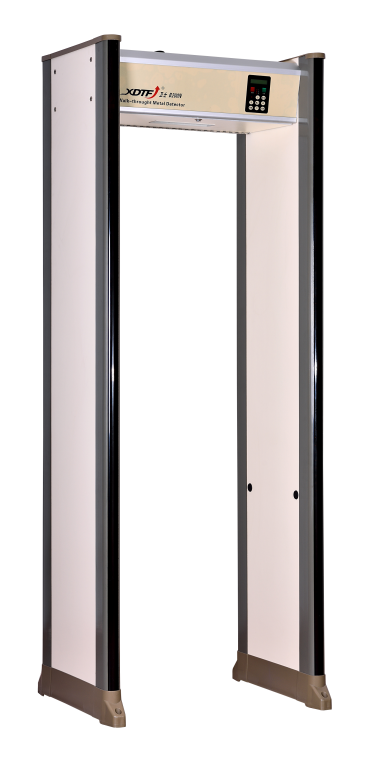

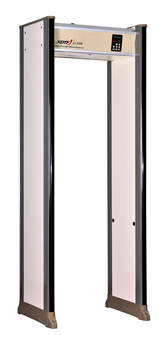

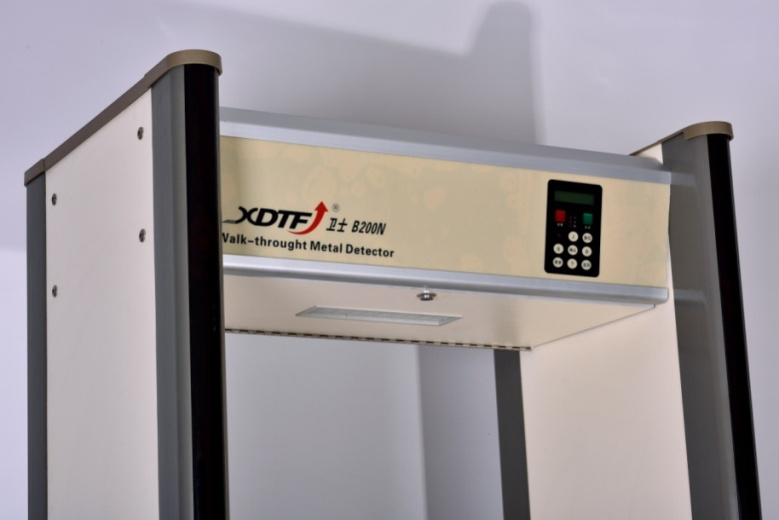

v 實物圖

金屬探測門技術標準:

 GB15210-2003《通過式金屬探測門通用技術規范》

電器標準:EN60950-1

輻射標準:EN61000-6-3

抗干擾標準:EN61000-6-1

防護等級:IP22

金屬探測門技術參數:

外接電源:220V  50/60Hz

功耗: ≤35W

工作頻率:根據安裝環境自行調節

工作環境: -20℃— +60℃

外形尺寸:2220(高) × 820(寬) × 550(深) mm  （±10%）

通道尺寸:2000(高) × 700(寬) × 550(深) mm  （±10%）

整機重量: ≤90kg

運輸全重: ≤100kg
