?門禁系統的施工布線規范和注意事項

讀卡器到控制器的線，建議用8芯屏蔽多股雙絞網線(其中三芯備用，如果不需要讀卡器聲光反饋合法卡可不接LED線)，數據線 Data1 Data0互為雙絞。線徑建議0.3平方毫米以上。最長不可以超過100米。屏蔽線接控制器的GND。按鈕到控制器的線，建議采用兩芯線，線徑在0.3平方毫米以上。

電鎖到控制器的線，建議使用兩芯電源線，線徑在1.0平方毫米以上。如果超過50米要考慮用更粗的線，或者多股并聯;或者通過電源的微調按鈕，調高輸出電壓到14V左右。最長不要超過100米。

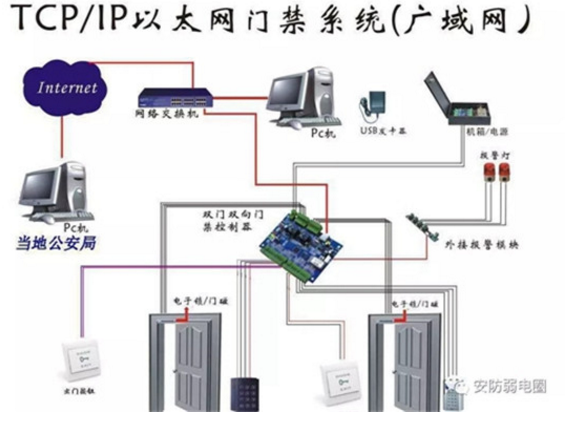

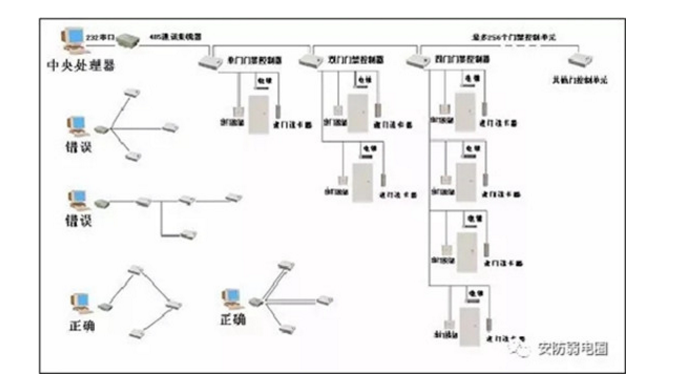

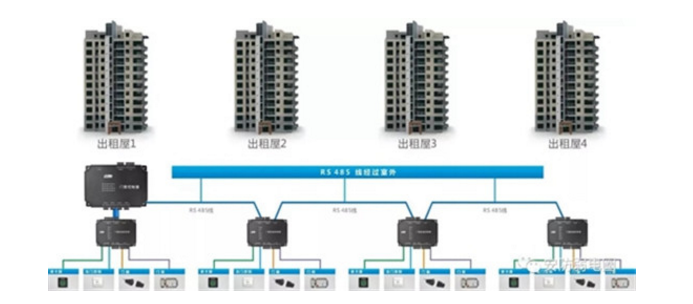

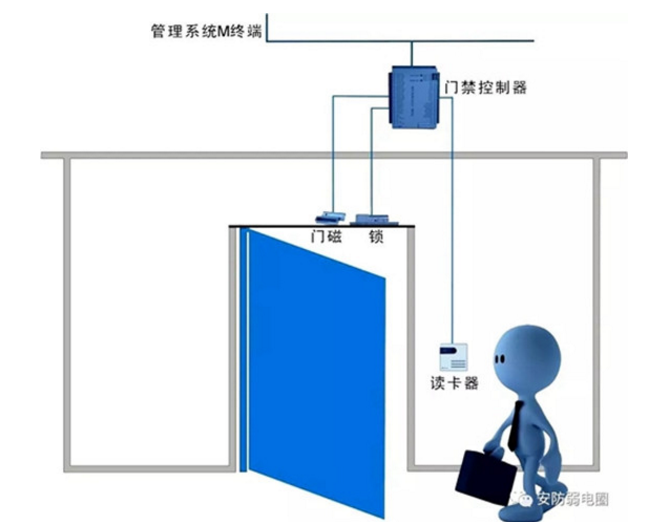

門磁到控制器的線，建議選擇兩芯線，線徑在0.3平方毫米以上，如果無需在線了解門的開關狀態 或者無需門長時間未關閉報警 和 非法闖入報警功能，門磁線可不接。 控制器到控制器之間，以及控制器到轉換器的線，建議使用8芯屏蔽雙絞網線。線徑在0.3平方毫米以上，485+和485-一定要互為雙絞，其中6芯備用，屏蔽線可不接，如果通訊不暢通，可以考慮用屏蔽線將所有控制器的GND進行連接，或者在485總線的最后一臺控制器的485+ 和 485-之間并聯120歐姆的終端電阻來改善通訊質量。 485總線長度，理論上是可以達到1200米，建議根據控制器數量或者通訊環境的復雜性，不要超過800米。如果超過請選用485HUB或者中繼器來改善通訊環境。

所有走線都必須套管，PVC管和鍍鋅管都可以，避免老鼠咬斷線路引起故障。 雖然控制器具備了良好的防靜電 防雷擊 防漏電設計，請務必保證控制器機箱和交流電地線連接完善，且交流電地線真實接地。

建議您不要經常帶電拔插接線端子，請務必拔下接線端子，再進行相應的焊接工作。

請勿擅自拆卸或者更換控制器的芯片，非專業的操作會(huì )導致控制器損毀。

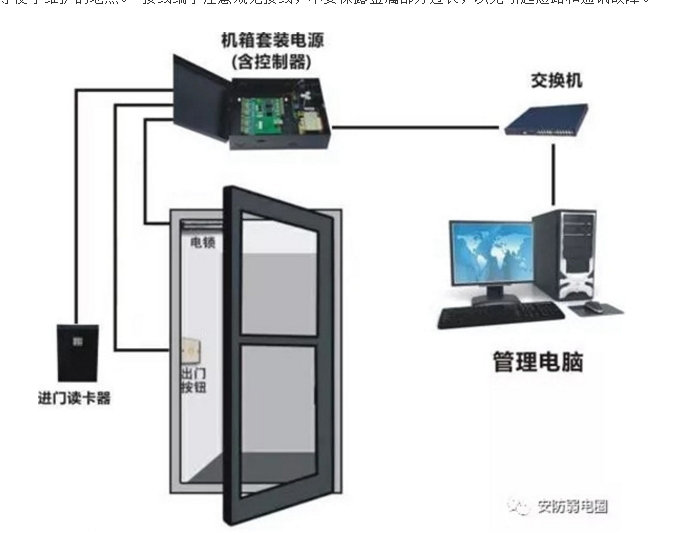

不建議您擅自對接其他附加設備，不要將控制器和其他大電流設備接在同一供電插座上。 讀卡器 按鈕的安裝高度是距地面1.45米，可以根據客戶的使用習慣，適當增加或者降低。 控制器建議安裝在弱電井等便于維護的地點。 接線端子注意規范接線，不要裸露金屬部分過長，以免引起短路和通訊故障。

門禁系統布線需要注意的問題：

1、將控制器放于較隱蔽或安全的地方，防止人為的惡意破壞。

2、室內布線時不僅要求安全可靠而且要使線路布置合理、整齊、安裝牢固。

3、使用的導線，其額定電壓應不大于線路的工作電壓;導線的絕緣應符合線路的安裝方式和敷設的環境條件。導線的截面積應滿足供電和機械強度的要求。

4、布線時應盡量避免導線有接頭。除非接頭不可的，其接頭必須采用壓線或焊接。導線連接和分支處不應受機械力的作用。

5、布線在建筑物內安裝要保持水平或垂直。布線應加套管保護(塑料或鐵水管，按室內的布線的技術要求選配)，天花板的走線可用金屬軟管或PVC管，但需固定穩妥美觀。

6、信號線不能于大功率電力線平行，更不能穿在通一管內。如因環境所限，要平行走線，則要遠離50CM以上。

7、報警控制箱的交流電源應單獨走線，不能與信號線和低壓直流電源線穿在同一管內，交流電源線的安裝應符合電器安裝標準。

8、報警控制箱到天花的走線要求加套管埋入墻內或用鐵水管加以保護，以提高防盜系統的防破壞性
